Mecanismo para Panel Japonés 3, 4 y 5 vías

(8 valoraciones de clientes)

Desde: 61,2

Características

  • Riel de aluminio.
  • 3, 4 o 5 Hojas.
  • Compatible con cualquier tela.
¡10% DTO!

Riel de panel japonés a medida. - Riel de aluminio lacado en color blanco. - Soportes, tacos, tornillos, contrapeso para el cordón, contrapesos para la tela y velcro. - Mecanismo muy suave y fiable - Todo incluido para su instalación - Garantía de 3 años

Personaliza tu panel japonés en 5 pasos:
1. Medidas del panel

Ancho (cm)

Min. 150 cm - Max. 280 cm
Min. 120 cm - Max. 240 cm
2. Número de hojas
3. Tipo de recogido
4. Posición del cordón
5. Tipo de soporte
Personalización elegida:
Descuento: 10%
Haz tu pedido Ahora y saldrá de nuestra fábrica el 21/06/2021
SKU: mecanismo Panel Japonés Categoría:
Mecanismo Soporte Riel Panel Japones 3, 4 y 5 vías.

Medidas panel japones 3 vías   ancho riel 56 mm x alto 17 mm.

Medidas panel japones 4 vías   ancho riel 74 mm x alto 17 mm.

Medidas panel japones 5 vías   ancho riel 93 mm x alto 17 mm.

Componentes Riel en aluminio blanco de 3,4 o 5 vías. Porta telas velcradas en color  blanco de 35 mm alto para adaptar la hoja confeccionada.Soportes techo medidas 72x40mm. Guías y tapas laterales de nailon.Cordón para accionar mecanismo de nailon con pomo contrapeso de 115 gr.Pletinas de contrapeso en aluminio blanco grosor 3 mm x alto 40 mm ( peso 322 g/m) con tapas protectoras en los extremos para proteger las hojas.
Contenido del pedido El mecanismo de estores japoneses se entregara totalmente terminado y con todos sus componentes montados. Soportes techo, tacos y tornillos.

Información detallada

¿Cómo calculo el ancho de lama?

Para el mecanismo de panel japonés de 3, 4 y 5 hojas es muy sencillo calcular el ancho de cada hoja. Corticolors recomienda no exceder de 80 cm.el ancho de las hojas. Esto se debe a motivos estéticos y por posibles problemas que nos podamos encontrar en algún tipo de tejido, especialmente aquellos con estampados o dibujos.

 Una vez tengamos la medida de ancho del mecanismo,dividiremos la medida  entre el numero de hojas que queremos.Ha este resultado le sumaremos 5 cm para hacer el cruce.

Ejemplo:

RIEL PANEL JAPONES DE 3 HOJAS ANCHO 200 M

200 m dividido en 3 hojas=resultado 66,6 cm.+5 cm cruce=71,6 cm.Cada hoja la confeccionaremos a 71,6 cm de ancho.

¿Qué significa mando y recogido?

Cuando decimos “mando” queremos decir a qué lado queremos que se nos pongan los cordones para accionar el panel, bien sea en el lado derecho o en el lado izquierdo.

Cuando decimos “recogido” queremos decir  que una vez accionemos el panel japonés mediante el cordón,es hacia donde se desplazaran las hojas a  derecha o la izquierda. Dentro de los recogidos nos encontramos con recogido múltiple o ambos lados, quiere decir que llevara 2 cordones uno a la derecha y otro a la izquierda y que una vez que los accionemos independientemente podremos llevar las hojas tanto a la derecha como a la izquierda o dejarlas en el centro.

Mecanismo para panel japones 3, 4 Y 5 hojas

El mecanismo para panel japonés de 3, 4 y 5 hojas de nuestra tienda online de cortinas se acciona mediante cordón y está compuesto por una barra de aluminio lacada blanca.

Además, todos nuestros productos contienen una portatela velcrada de aluminio de 35 mm.

Con tu pedido de mecanismo para panel japonés 3,4 y 5 hojas también incluimos los soportes de fácil instalación para poner en el techo. En caso de necesitar escuadras para instalar en la pared es opcional.

Se envía con todo lo necesario para su colocación de una forma fácil y sencilla. De esta forma, podrás comprar cualquier mecanismo para panel japonés de gran calidad, resistencia y con los mejores precios online desde Corticolors.



En tan sólo dos días podrás disponer de tu mecanismo para panel japonés. Comprar cualquiera de nuestros modelos es un proceso muy sencillo, ya que sólo tienes que elegir en qué lado quieres la cadena, la dirección de recogida de las hojas y el tipo de soporte (bien sea pared o techo).

Contenido del pedido mecanismo para panel japonés de 3, 4 y 5 hojas

  • El mecanismo para panel japonés  se envía totalmente montado y con todo lo necesario para su instalación.
  • Se envía con soportes de techo de fácil instalación. Si se quiere instalar sobre pared o necesitar salvar algún obstáculo (manivelas, radiadores etc.) será necesario unas escuadra.
  • Taco Fischer de 6×30 de nylon, útil tanto para pared como para pladur, y tornillo.
  • Disponemos de todas las piezas que empleamos para su fabricación, por lo que, en caso de necesitar un recambio, tenemos las piezas adecuadas.

Descarga guía medición

Descarga el pdf de:

guias medicion panel japones corticolors

8 valoraciones en Mecanismo para Panel Japonés 3, 4 y 5 vías

4,9
Based on 8 reviews
5 estrellas
87%
4 estrellas
12%
3 estrellas
0%
2 estrellas
0%
1 estrella
0%
  1. Pilar

    Funciona fenomenal y queda como esperábamos

  2. Anónimo

    Buen precio y muy buena calidad

  3. Alberto L.

    Muy buen servicio

  4. José Miguel I.

    Funciona muy suave y todos los detalles a la perfección…

  5. Mónica M.

    Me llego en el plazo que me indicaron y todo perfecto.

  6. Gloria

    Todo perfecto, fácil de instalar y correcto en las medidas , el transporte rápido y puntual.

  7. Alba Suarez Banque

    Es muy facil de colgar y practico.

  8. Beatriz Calvo Seco

    Todo perfecto

Añadir una valoración

Medir Rieles para Cortinas:

Por norma general deberás de medir unos 10 cm a cada lado de la parte exterior del marco de la ventana y otros 10 cm por debajo del marco de la parte inferior de la ventana.

Ancho:

En el ancho tienes que indicar el ANCHO TOTAL de la cortina. El riel tendrá esa medida y la tela deberá tener la misma medida.

ALTO:

Para conocer el alto de tu estor primero debes valorar el tipo de instalación, a techo o a pared.

Instalación a techo:

Medir desde el techo hasta donde quieres que llegue la parte inferior de tu cortina. Nosotros recomendamos que sean unos 10 cm por la parte inferior del marco de la ventana.

Instalación a pared:

Medir desde unos 10 cm por encima de la parte superior del marco de la ventana hasta donde queremos que nos llegue la parte inferior de la cortina.

Espacio de la ventana

Si en uno de los lados no tienes espacio, medirás desde la esquina que no tienes hueco hasta el otro lado del marco y le añadirás 10 cm tal y como se indica en la imagen:

Contáctanos a: [email protected] o llámanos al tel: 630086030 para cualquier consulta o duda o para solicitar medidas especiales.

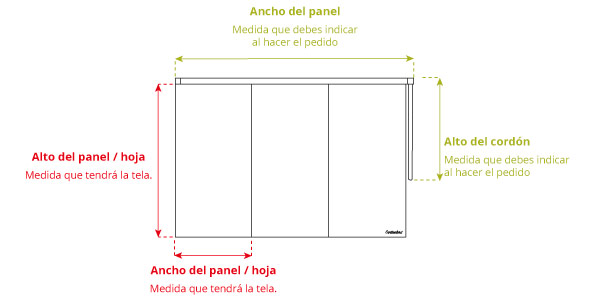

Medir mecanismo de Panel Japonés:

Ancho:

Para obtener el ancho de tu panel japonés, debe medir el ancho de del marco de tu ventana ó puerta y añadir aprox. 15 cm. Debes tener en cuenta que si a la hora de recoger las hojas del panel quieres dejar toda la ventana libre, deberás añadir más centímetros al lado al que se muevan tus hojas.

Ejemplo: Si la ventana mide 150 cm de ancho (1.50 m), el ancho será de 180 cm (1.80 m).

Alto del cordón:

Para elegir el alto del cordón ya tienes que decidirte por lo que estéticamente te guste más. Debes medir desde donde vas a instalar el panel hasta donde quieres que llegue, la altura de la cintura suele ser una solución acertada estética y funcionalmente.

Contáctanos a: [email protected] o llámanos al tel: 630086030 para cualquier consulta o duda o para solicitar medidas especiales.

Medir Mecanismos para Estores:

Por norma general deberás de medir unos 10 cm a cada lado de la parte exterior del marco de la ventana y otros 10 cm por debajo del marco de la parte inferior de la ventana.

Ancho:

En el ancho tienes que indicar el ANCHO TOTAL del estor. El mecanismo tendrá esa medida y la tela deberá tener la misma medida.

ALTO:

Para conocer el alto de tu estor primero debes valorar el tipo de instalación, a techo o a pared.

Instalación a techo:

Medir desde el techo hasta donde quieres que llegue la parte inferior de tu estor. Nosotros recomendamos que sean unos 10 cm por la parte inferior del marco de la ventana.

Instalación a pared:

Medir desde unos 10 cm por encima de la parte superior del marco de la ventana hasta donde queremos que nos llegue la parte inferior del estor.

Recuerda que debes tener en cuenta los obstáculos que nos podamos encontrar en el recorrido de nuestro enrollable, como tiradores de ventana, radiadores, etc.

Espacio de la ventana

Si en uno de los lados no tienes espacio, medirás desde la esquina que no tienes hueco hasta el otro lado del marco y le añadirás 10 cm tal y como se indica en la imagen:

Contáctanos a: [email protected] o llámanos al tel: 630086030 para cualquier consulta o duda o para solicitar medidas especiales.

Caídas de hilo

Las caídas de hilo determinan la cantidad de cordones o cintas que cuelgan del riel para unirse a la tela y permitir que suba o baje el estor.



Nosotros contamos con un número de caídas determinadas para cada tipo de mecanismo y del ancho del estor.

En las siguientes tablas puedes observar la cantidad de caídas de hilo según el ancho y tipo de mecanismo.



Recuerda que puedes añadir una caída de hilo extra a cualquiera de los mecanismos, es posible que tu tela ya la tengas confeccionada y necesites más caídas de las que trae el mecanismo

Mecanismo de cadena



Ancho del rielCaídas de cinta
50 Cm a 120 Cm2
121 Cm a 200 Cm3
201 Cm a 260 Cm4

Mecanismo de cordón

Ancho del riel Caídas de cinta
50 Cm a 120 Cm 2
121 Cm a 200 Cm 3

Mecanismo oculto/compacto

Ancho del rielCaídas de cinta
50 Cm a 120 Cm2
121 Cm a 200 Cm3
201 Cm a 300 Cm4

Contáctanos a: [email protected] o llámanos al tel: 630086030 para cualquier consulta o duda.

Medir Estores Paqueto y Plegable:

Por norma general deberás de medir unos 10 cm a cada lado de la parte exterior del marco de la ventana y otros 10 cm por debajo del marco de la parte inferior de la ventana.

Ancho:

En el ancho tienes que indicar el ANCHO TOTAL del estor. Tanto el mecanismo como la tela serán de la medida indicada.

Alto:

Para conocer el alto que debe tener tu estor primero debes valorar el tipo de instalación, a techo o a pared.

Instalación a techo:

Medir desde el techo hasta donde quieres que llegue la parte inferior de tu estor. Nosotros recomendamos que sean unos 10 cm por la parte inferior del marco de la ventana.

Instalación a pared:

Medir desde unos 10 cm por encima de la parte superior del marco de la ventana hasta donde queremos que nos llegue la parte inferior del estor.

Recuerda que debes tener en cuenta los obstáculos que puedas encontrar en el recorrido de del estor como tiradores de ventana, radiadores, etc.

Espacio de la ventana

Si en uno de los lados no tienes espacio, medirás desde la esquina que no tienes hueco hasta el otro lado del marco y le añadirás 10 cm tal y como se indica en la imagen:

Contáctanos a: [email protected] o llámanos al tel: 630086030 para cualquier consulta o duda o para solicitar medidas especiales.

Medir Panel Japonés:

Ancho:

Para obtener el ancho de tu panel japonés, debe medir el ancho de del marco de tu ventana ó puerta y añadir aprox. 15 cm. Debes tener en cuenta que si a la hora de recoger las hojas del panel quieres dejar toda la ventana libre, deberás añadir más centímetros al lado al que se muevan tus hojas.

Ejemplo: Si la ventana mide 150 cm de ancho (1.50 m), el ancho será de 180 cm (1.80 m).

Alto:

Para conocer el alto de tu Panel Japonés primero debes tener en cuenta donde instalarlo en el techo o la pared.

Techo:

Cuando la instalación es a techo, debes medir desde donde va a ser colocado el panel hasta el suelo. Recuerda quitar 5 Centímetros a la medida total del alto.

Pared:

Si vas a instalar tu panel en la pared necesitarás unas escuadras que se acoplan a los soportes (Puedes encontrarlas al personalizar tu panel).



De la misma forma que anteriormente para conocer el alto debes medir desde donde vas a querer colocarlo hasta el suelo, en esta ocasión debes descontar 2,5 Centímetros.

Contáctanos a: [email protected] o llámanos al tel: 630086030 para cualquier consulta o duda o para solicitar medidas especiales.

Medir Cortina Vertical:



Ancho:

Para obtener el ancho de nuestra cortina de lamas, debe medir el ancho de del marco de nuestra ventana ó puerta y añadir aprox. 15 cm.

Ejemplo: Si la ventana mide 150 cm de ancho (1.50 m), el ancho será de 180 cm (1.80 m).

Instalada en un hueco:

Para obtener el ancho de nuestra cortina vertical cuando se tenga que instalar en un hueco, tiene que medir de rodapie a rodapie la medida interior. Esta medida será el ancho de la cortina de lamas vertical.

Alto:

El alto debes medirlo desde donde coloques los soportes (puede ser en la pared o en el techo).

Si va instalada en el techo

Mediremos desde el techo hasta el suelo y descontaremos 2 cm al total.

Si nuestro Riel va a pared (Instalación con escuadras)

Mediremos desde el punto de la pared donde queremos colocar nuestro riel (se aconseja a 15 cm desde el marco hacia arriba) hasta el suelo, sin descontar nada.

Contáctanos a: [email protected] o llámanos al tel: 630086030 para cualquier consulta o duda o para solicitar medidas especiales.

Medir Noche y Día:

Nuestros Estores Enrollables Noche y Día son tejidos con franjas intercaladas opacas y translúcidas, hechos a la medida y con todo lo necesario para ser instalados.

Los Estores Noche y Dia se sirven siempre con Cajón de ancho de 9,2 mm ó de 51 mm, dependiendo del modelo elegido.

Ancho:

En el ancho tienes que indicar el ANCHO TOTAL del estor, con los soportes incluidos. Debes tener en cuenta que el ancho de la tela será 6 cm inferior al ancho total del enrollable (vea la imagen de ejemplo).

Ejemplo: Si ha puesto 120 cm de ancho (1.20 m), el ancho de la tela será de 114 cm (1.14 m).



Alto:

El alto debes medirlo desde donde coloques los soportes (puede ser en la pared o en el techo) hasta donde quieras que llegue la parte inferior del enrollable.  Te recomendamos que dejes 10 cm en la parte inferior del marco de la ventana y, en general, en cada lado del estor.

Recuerda que debes tener en cuenta los obstáculos que nos podamos encontrar en el recorrido de nuestro enrollable, como tiradores de ventana, radiadores, etc.

Espacio de la ventana:

Si la ventana o puerta está entre paredes, mediremos el hueco que tenemos y descontaremos 0,5 cm de cada lado.

Si en uno de los lados no tenemos espacio, mediremos desde la esquina que no tenemos hueco hasta el otro lado del marco y le añadiremos 10 cm tal y como se indica en la imagen:

Contáctanos a: [email protected] o llámanos al tel: 630086030 para cualquier consulta o duda o para solicitar medidas especiales. Descargar guía de medición (pdf).

ID Imagen:

1. Accede al banco de imágenes de Shutterstock

2. Realiza la búsqueda de la imagen que desees poner en el estor. P.ej: aceite de oliva

Imagen de ejemplo del banco de imagenes de shutterstock, para imprimir sobre nuestros estores fotograficos

3. Copia el “ID de foto de Stock” o “Número de la imagen “ que aparece cuando eliges la imagen

id de una imagen de ejemplo que se debe insertar en un campo en la personalización de nuestros estores fotograficos

4. Pégalo o escríbelo en el campo “Introduce el número de la imagen”

personalizacion de una foto de ejemplo en nuestros estores fotograficos

5. Personaliza el resto de componentes del estor y realiza el pedido

Contáctanos a: [email protected] o llámanos al tel: 630086030 para cualquier consulta o duda o para solicitar medidas especiales.

Caída del tejido:



El tipo de caída es por el lado del tubo que caerá el tejido.



Caída en cascada:

En el cado de la caída en cascada caerá por delante del tubo dejando 7 centímetros desde el cristal de la ventana. Es la mejor solución si cuentas con obstáculos como manivelas.



Caída pegado a la pared:

En el caso de la caída del tejido pegado a pared el tejido cae por detrás del tubo. En este caso queda mucho más pegado a la ventana dejando únicamente 2 centímetros de espacio entre el cristal y el tejido.

Contáctanos a: [email protected] o llámanos al tel: 630086030 para cualquier consulta o duda o para solicitar medidas especiales.

Posición del mecanismo:



Cuando hablamos del mando del estor nos referimos al lugar del accionador, en caso de la cadena será el lugar donde la colocamos al fabricarla.



Puede ser a la izquierda o a la derecha, mirando la ventana desde el interior de la estancia.



En caso del Motor es donde tendrás los cables para conectarlo a la red eléctrica o la batería.

Contáctanos a: [email protected] o llámanos al tel: 630086030 para cualquier consulta o duda o para solicitar medidas especiales.

Tipo de Soportes:



Soporte Pared-Techo 7cm:

Por norma general en cualquiera de tus estores necesitas el de 7 centímetros (soporte estándar).



Soporte Pared Extensible a 11cm:

El soporte extensible de 11 centímetros es un soporte diseñado para ocasiones especiales- En caso de que tu estor pueda chocar con algún obstáculo al bajar con el soporte estándar, es cuando debes elegir el soporte de 11 centímetros. Éste alejará el estor lo suficiente para salvar los obstáculos. Este soporte es graduable hasta llegar a la máxima medida, por lo que no necesariamente tendrás que extenderlo a 11 centímetros.

Contáctanos a: [email protected] o llámanos al tel: 630086030 para cualquier consulta o duda o para solicitar medidas especiales.

Color Mecanismo y Soportes:



Elige un color para los soportes de tu estor.

La cadena de accionamiento será del mismo color que el soporte.

Contáctanos a: [email protected] o llámanos al tel: 630086030 para cualquier consulta o duda o para solicitar medidas especiales.

ANCHO:

En el ancho tienes que indicar el ANCHO TOTAL del estor, con los soportes incluidos. Debes tener en cuenta que el ancho de la tela será 4 cm inferior al ancho total del enrollable (vea la imagen de ejemplo).

Ejemplo: Si ha puesto 120 cm de ancho (1.20 m), el ancho de la tela será de 116 cm (1.16 m).



ALTO:

El alto debes medirlo desde donde coloques los soportes (puede ser en la pared o en el techo) hasta donde quieras que llegue la parte inferior del enrollable.  Te recomendamos que dejes 10 cm en la parte inferior del marco de la ventana y, en general, en cada lado del estor.

Recuerda que debes tener en cuenta los obstáculos que nos podamos encontrar en el recorrido de nuestro enrollable, como tiradores de ventana, radiadores, etc.



ESPACIO DE LA VENTANA:

Si la ventana o puerta está entre paredes, mediremos el hueco que tenemos y descontaremos 0,5 cm de cada lado.

Si en uno de los lados no tenemos espacio, mediremos desde la esquina que no tenemos hueco hasta el otro lado del marco y le añadiremos 10 cm tal y como se indica en la imagen:

Contáctanos a: [email protected] o llámanos al tel: 630086030 para cualquier consulta o duda o para solicitar medidas especiales. Descargar guía de medición (pdf).
